第一章按功率計算電流的口訣

　　用途：

　　這是根據用電設備的功率(千瓦或千伏安)算出電流(安)的口訣。

　　電流的大小直接與功率有關,也與電壓,相別,力率(又稱功率因數)等有關。一般有公式可供計算,由于工廠常用的都是380/220伏三相四線系統,因此,可以根據功率的大小直接算出電流。

　　2、口訣：低壓380/220伏系統每KW的電流。

　　千瓦，電流，如何計算？

　　電力加倍，電熱加半。

　　單相千瓦，4.5安。

　　單相380，電流兩安半。

　　3、說明:口訣是以380/220V三相四線系統中的三相設備為準,計算每千瓦的安數。對于某些單相或電壓不同的單相設備,其每千瓦的安數.口訣中另外作了說明。

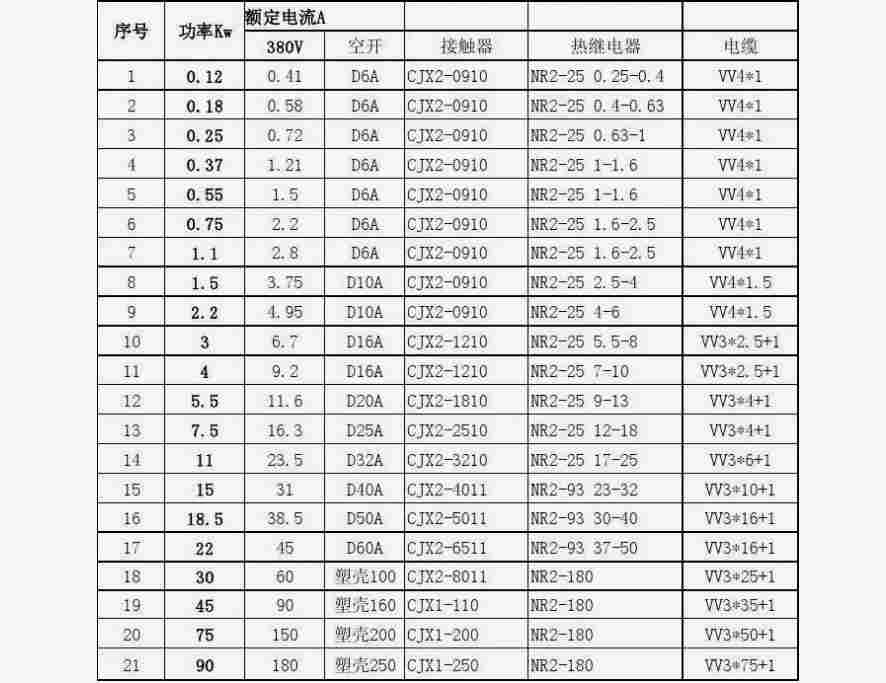

　?、龠@兩句口訣中,電力專指電動機.在380V三相時(力率0.8左右),電動機每千瓦的電流約為2安.即將“千瓦數加一倍”(乘2)就是電流,安。這電流也稱電動機的額定電流.

　　【例1】5.5千瓦電動機按“電力加倍”算得電流為11安。

　　【例2】4 0千瓦水泵電動機按“電力加倍”算得電流為80安。

　　電熱是指用電阻加熱的電阻爐等。三相380伏的電熱設備,每千瓦的電流為1.5安.即將“千瓦數加一半”(乘1.5)，就是電流,安。

　　【例1】3千瓦電加熱器按“電熱加半”算得電流為4.5安。

　　【例2】1 5千瓦電阻爐按“電熱加半”算得電流為23安。

　　這口訣并不專指電熱,對于照明也適用.雖然照明的燈泡是單相而不是三相,但對照明供電的三相四線干線仍屬三相。只要三相大體平衡也可以這樣計算。此外,以千伏安為單位的電器(如變壓器或整流器)和以千乏為單位的移相電容器(提高力率用)也都適用。即是說,這后半句雖然說的是電熱,但包括所有以千伏安、千乏為單位的用電設備,以及以千瓦為單位的電熱和照明設備。

　　【例1】12千瓦的三相(平衡時)照明干線按“電熱加半”算得電流為18安。

　　【例2】30千伏安的整流器按“電熱加半”算得電流為45安。(指380伏三相交流側)

　　【例3】320千伏安的配電變壓器按“電熱加半”算得電流為480安（指380/220伏低壓側)。

　　【例4】100千乏的移相電容器(380伏三相)按“電熱加半”算得電流為150安。

　　②.在380/220伏三相四線系統中,單相設備的兩條線,一條接相線而另一條接零線的(如照明設備)為單相220伏用電設備。這種設備的力率大多為1,因此,口訣便直接說明“單相(每)千瓦4.5安”。計算時,只要“將千瓦數乘4.5”就是電流,安。

　　同上面一樣,它適用于所有以千伏安為單位的單相220伏用電設備,以及以千瓦為單位的電熱及照明設備,而且也適用于220伏的直流。

　　【例1】500伏安(0.5千伏安)的行燈變壓器(220伏電源側)按“單相(每)千瓦4.5安”算得電流為2.3安。

　　【例2】1000瓦投光燈按“單相千瓦、4.5安”算得電流為4.5安。

　　對于電壓更低的單相,口訣中沒有提到?？梢匀?20伏為標準,看電壓降低多少,電流就反過來增大多少。比如36伏電壓,以220伏為標準來說，它降低到1/6,電流就應增大到6倍,即每千瓦的電流為6×4.5=27安。比如36伏,60瓦的行燈每只電流為0.06×27=1.6安,5只便共有8安。

　?、墼?80/220伏三相四線系統中,單相設備的兩條線都接到相線上,習慣上稱為單相380伏用電設備(實際是接在兩條相線上)。這種設備當以千瓦為單位時,力率大多為1,口訣也直接說明:“單相380,電流兩安半”。它也包括以千伏安為單位的380伏單相設備。計算時,只要“將千瓦或千伏安數乘2.5就是電流,安。

　　【例l】32千瓦鉬絲電阻爐接單相380伏,按電流兩安半算得電流為80安。

　　【例2】2千伏安的行燈變壓器,初級接單相380伏,按電流兩安半算得電流為5安。

　　【例3】21千伏安的交流電焊變壓器,初級接單相380伏,按電流兩安半算得電流為53安。

　　注1：按“電力加倍”計算電流，與電動機銘牌上的電流有的有些誤差，一般千瓦數較大的，算得的電流比銘牌上的略大些，而千瓦數較小的，算得的電流則比銘牌上的略小些，此外，還有一些影響電流大小的因素，不過，作為估算，影響并不大。

　　注2：計算電流時，當電流達十多安或幾十安心上，則不必算到小數點以后，可以四舍五入成整數。這樣既簡單又不影響實用，對于較小的電流也只要算到一位小數和即可。

　　第二章導體載流量的計算口訣

　　1.用途：各種導線的載流量(安全電流)通?？梢詮氖謨灾胁檎?。但利用口訣再配合一些簡單的心算,便可直接算出,不必查表。導線的載流量與導線的載面有關,也與導線的材料(鋁或銅),型號(絕緣線或裸線等),敷設方法(明敷或穿管等)以及環境溫度(25度左右或更大)等有關,影響的因素較多,計算也較復雜

　　10下五，1 0 0上二。

　　2 5，3 5，四三界。

　　7 0，95，兩倍半①。

　　穿管溫度，八九折。②

　　裸線加一半。③

　　銅線升級算。

　　2、說明：口訣是以鋁芯絕緣線,明敷在環境溫度25度的條件為準。若條件不同,口訣另有說明。

　　絕緣線包括各種型號的橡皮絕緣線或塑料絕緣線?？谠E對各種截面的載流量(電流,安)不是直接指出,而是“用截面乘上一定的倍數”,來表示。為此,應當先熟悉導線截面,(平方毫米)的排列

　　1 1.5 2.5 4 6 10 16 25 35 50 70 95 l20 150 185......

　　生產廠制造鋁芯絕緣線的截面積通常從而2.5開始,銅芯絕緣線則從1開始;裸鋁線從16開始;裸銅線從10開始。

　?、龠@口訣指出:鋁芯絕緣線載流量,安,可以按截面數的多少倍來計算。

　　口訣中阿拉伯?dāng)?shù)碼表示導線截面(平方毫米),漢字表示倍數。把口訣的截面與倍數關系排列起來便如下:

　　10 16--25 35--50 70--95 120....

　　五倍四倍三倍兩倍半二倍

　　現在再和口訣對照就更清楚了.原來“10下五”是指截面從10以下,載流量都是截面數的五倍?！?00上二”(讀百上二),是指截面100以上,載流量都是截面數的二倍。截面25與35是四倍和三倍的分界處.這就是“口訣25、35四三界”。而截面70、95則為2.5倍。從上面的排列,可以看出:除10以下及100以上之外,中間的導線截面是每兩種規格屬同一倍數。

　　下面以明敷鋁芯絕緣線,環境溫度為25度,舉例說明:

　　【例1】6平方毫米的,按10下五,算得載流量為30安。

　　【例2】150平方毫米的,按100上二,算得載流量為300安。

　　【例3】70平方毫米的,按70、95兩2倍半,算得載流量為175安。從上面的排列還可以看出,倍數隨截面的增大而減小。在倍數轉變的交界處,誤差稍大些。比如截面25與35是四倍與三倍的分界處,25屬四倍的范圍,但靠近向三倍變化的一側,它按口訣是四倍,即100安。但實際不到四倍(按手冊為97安)。而35則相反,按口訣是三倍,即105安,實際是117安。不過這對使用的影響并不大。當然,若能胸中有數,在選擇導線截面時,25的不讓它滿到100安,35的則可以略為超過105安便更準確了。同樣,2.5平方毫米的導線位置在五倍的最始(左)端,實際便不止五倍〈最大可達20安以上),不過為了減少導線內的電能損耗,通常都不用到這么大,手冊中一般也只標12安。

　?、趶倪@以下,口訣便是對條件改變的處理。本句:穿管溫度八九折,是指若是穿管敷設(包括槽板等敷設,即導線加有保護套層,不明露的)按①計算后,再打八折(乘0.8)若環境溫度超過25度,應按①計算后,再打九折。(乘0.9)。

　　關于環境溫度,按規定是指夏天最熱月的平均最高溫度。實際上,溫度是變動的,一般情況下,它影響導體載流并不很大。因此,只對某些高溫車間或較熱地區超過25度較多時,才考慮打折扣。

　　還有一種情況是兩種條件都改變(穿管又溫度較高)。則按①計算后打八折,再打九折。或者簡單地一次打七折計算(即0.8×0.9=0.72,約0.7)。這也可以說是穿管溫度,八九折的意思。

　　例如;

　　鋁芯絕緣線)10平方毫米的,穿管(八折)40安(10×5×0.8＝40)

　　高溫(九折)45安(10×5×0.9=45安)。

　　穿管又高溫(七折)35安(1O×5×0.7=35)

　　95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)

　　高溫(九折),214安(95×2.5×0.9=213.8)

　　穿管又高溫(七折)。166安(95×2.5×0.7＝166.3)

　　③對于裸鋁線的載流量,口訣指出,裸線加一半,即按①中計算后再加一半(乘l.5)。這是指同樣截面的鋁芯絕緣線與鋁裸線比較,載流量可加大一半。

　　【例1】16平方毫米的裸鋁線,96安(16×4×1.5＝96)

　　高溫,86安（16×4×1.5×0.9=86.4)

　　【例2】35平方毫米裸鋁線,150安(35×3×1.5=157.5)

　　【例3】120平方毫米裸鋁線，360安（120×2×1.5＝360）

　?、軐τ阢~導線的載流量，口訣指出,銅線升級算。即將銅導線的截面按截面排列順序提升一級,再按相應的鋁線條件計算。

　　【例一】35平方的裸銅線25度,升級為50平方毫米,再按50平方毫米裸鋁線,25度計算為225安（50×3×1.5）

　　【例二】16平方毫米銅絕緣線25度,按25平方毫米鋁絕緣的相同條件,計算為100安(25×4）

　　【例三】95平方毫米銅絕緣線25度,穿管,按120平方毫米鋁絕緣線的相同條件,計算為192安(120×2×0.8)。
